202 Conector masculino de flare invertido
  • 202 Conector masculino de flare invertido
  • 202 Conector masculino de flare invertido

202 Conector masculino de flare invertido

Recursos do produto:
■■ Toda a construção de latão
■■ UL listado para líquido inflamável e gás
■■ Atende aos requisitos funcionais do SAE J512
■■ Porca de aço para economia

Mercados: Aplicativos:
■■ Ar condicionado ■■ Linhas de refrigerante
■■ Marinho ■■ Linhas de freio
■■ Móvel ■■ Linhas de combustível
■■ Motores

Tubo compatível:
■■ Cobre
■■ Latão
■■ Alumínio
■■ Tubulação hidráulica de aço soldada

Parte de referência no:
2200 -48IFHD -202 -48W -200

Contate-nos

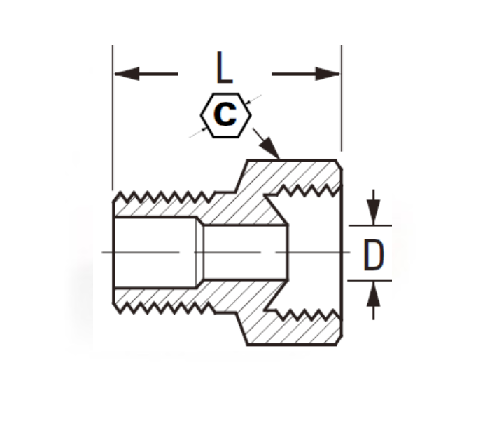

ESPECIFICAÇÕES

PAPEL#

Tubo O.D × Thread

C

D

L

202-2A

1/8 × 1/8 13/32 .078 .62

202-3a

3/16 × 1/8 15/32 .125 .70

202-4A

1/4 × 1/8 17/32 .188 .74

202-4b

1/4 × 1/4 9/16 .188 .89

202-5a

5/16 × 1/8 19/32 .219 .79

202-5b

5/16 × 1/4 19/32 .220 .98

202-6a

3/8 × 1/8 3/4 ..281 .89

202-6b

3/8 × 1/4 3/4 .281 1.03

202-6C

3/8 × 3/8 3/4 .281 1.01

202-8b

1/2 × 1/4 29.32 .406 1.08

202-8C

1/2 × 3/8 29/32 .406 1.07

202-8d

1/2 × 1/2 29/32 .406 1.26

202-10d

5/8 × 1/2 1-1/16 .531 1.32

202-12E

3/4 × 3/4 1-1/4 .625 1.39

*Ref.SAE No.040102 BA

Os acessórios de flare invertidos podem ser usados em muitos aplicativos. Esses acessórios são construídos a partir de latão, o que garante a durabilidade e a resistência à corrosão. As vedações integradas de O-ring são usadas para garantir o desempenho livre de vazamentos. O ajuste SAE também atende aos requisitos SAE J512 para sistemas pressurizados.
Oferecemos uma ótima seleção de acessórios para flare, incluindo Rosebud de super serviço, industrial e padrão. Nossos acessórios de flare invertidos são feitos a partir de 100% de bronze, tornando -os ideais para todas as aplicações industriais.
Os acessórios de flare invertidos são usados para conectar mangueiras e tubos a válvulas ou outros dispositivos. Eles consistem em uma porca de grampo, um ajuste de tubo e um anel de travamento. A porca do grampo aperta a tubulação e mantém o tubo com segurança no lugar e o anel de travamento impede que o tubo seja retirado enquanto a serve. A força de aperto é grande o suficiente para que esses acessórios possam ser usados sem fita PTFE, mas você ainda deve lubrificar os threads antes da montagem.
