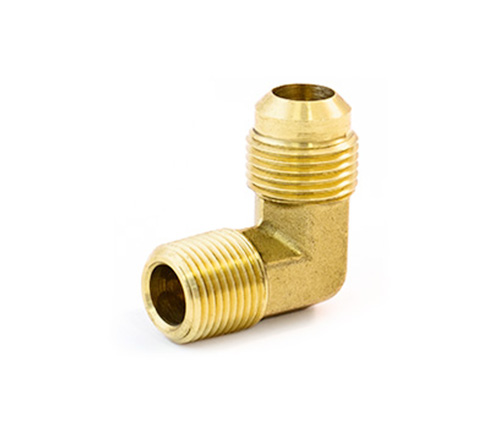

49# SAE 45 ° FLARE FLARE FORGEIRA 90 ° MASCO COLACO MASCO BRASS FIOS DE FLARE
  • 49# SAE 45 ° FLARE FLARE FORGEIRA 90 ° MASCO COLACO MASCO BRASS FIOS DE FLARE
  • 49# SAE 45 ° FLARE FLARE FORGEIRA 90 ° MASCO COLACO MASCO BRASS FIOS DE FLARE

49# SAE 45 ° FLARE FLARE FORGEIRA 90 ° MASCO COLACO MASCO BRASS FIOS DE FLARE

Recursos do produto:
■■ Toda a construção de latão
■■ Resiste à vibração com o uso de porca longa
■■ Listagem UL
■■ Requisitos funcionais do SAE J512 e J513


Mercados: Aplicações:
■■ Refrigeração ■■ Linhas de refrigerante
■■ Caminhão pesado ■■ Propano
■■ Móvel ■■ Combustíveis
■■ Industrial ■■ Adaptadores
■■ Aquecimento ■■ Gás natural
■■ Ar condicionado

Parte de referência no:
249F -49 -E1 -149F -10283 a 10309 -S49

Contate-nos

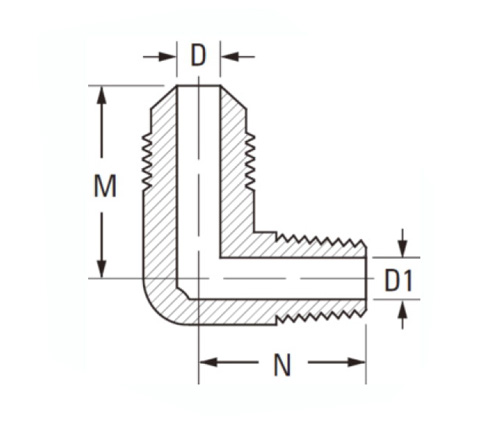

ESPECIFICAÇÕES

PAPEL#

Flare o.d × thread

D1

D

M

N

49-2A

1/8 × 1/8

.219

.126

.63

.73

49-3a

3/16 × 1/8

.219

.126

.75

.75

49-4A

1/4 × 1/8

.219

.189

.81

.76

49-4b

1/4 × 1/4

.312

.189

.88

.94

49-4C

1/4 × 3/8

.438

.189

.92

1.01

49-4d

1/4 × 1/2

.562

.189

1.02

1.09

49-5a

5/16 × 1/8

.219

.219

.91

.88

49-5b

5/16 × 1/4

.312

.219

.95

.95

49-5C

5/16 × 3/8

.438

.219

.98

1.01

49-6a

3/8 × 1/8

.219

.282

1.00

.91

49-6b

3/8 × 1/4

.438

.282

1.06

1.01

49-6c

3/8 × 3/8

.438

.282

1.05

1.08

49-6d

3/8 × 1/2

.562

.282

1.10

1.00

49-8b

1/2 × 1/4

.312

.408

1.19

1.00

49-8C

1/2 × 3/8

.438

.408

1.19

1.00

49-8d

1/2 × 1/2

.562

.408

1.16

1.13

49-8E

1/2 × 3/4

.750

.408

1.38

1.38

49-10b

5/8 × 1/4

.312

.500

1.34

1.22

49-10C

5/8 × 3/8

.438

.500

1.34

1.22

49-10d

5/8 × 1/2

.562

.500

1.35

1.38

49-10e

5/8 × 3/4

.750

.500

1.44

1.38

49-12d

3/4 × 1/2

.562

.625

1.60

1.48

49-12E

3/4 × 3/4

.750

.625

1.60

1.62

*Os dados de dimensão podem mudar sem aviso prévio

* Ref.SAE No.010202

O cotovelo da série 49 é construído de latão de alta qualidade para uso duradouro e se encaixa nas conexões de brilho de 1-1/16 ”. A conexão final do tubo mede 3/4” e a conexão feminina mede 5/8 ”. Esses acessórios apresentam uma porca de flarista masculina para ajudar a prevenir a vibração, o que pode acontecer em relação ao tempo devido à pressão em que a pressão opera
