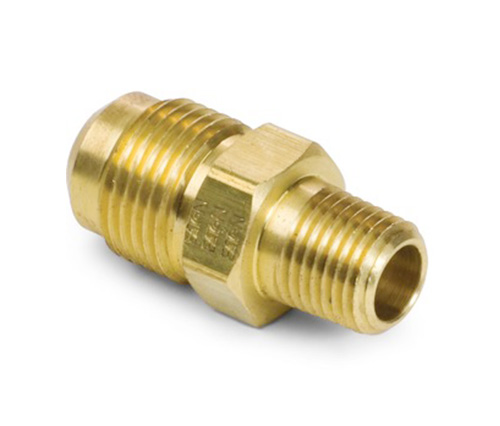

42# SAE 45 ° FLARE Adaptador de masculino Fitings de bronze

Recursos do produto:
■■ Toda a construção de latão
■■ Resiste à vibração com o uso de porca longa
■■ Listagem UL
■■ Requisitos funcionais do SAE J512 e J513

Mercados: Aplicações:
■■ Refrigeração ■■ Linhas de refrigerante
■■ Caminhão pesado ■■ Propano
■■ Móvel ■■ Combustíveis
■■ Industrial ■■ Adaptadores
■■ Aquecimento ■■ Gás natural
■■ Ar condicionado

Parte de referência no:
U1 -48 -10253-10280 -S48

Contate-nos

ESPECIFICAÇÕES

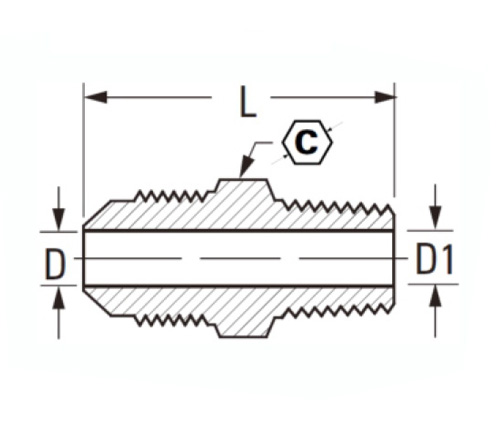

PAPEL#	Flare O.D × Thread	C	D	D1	L
48-2A	1/8 × 1/8	7/16	.079	.219	.47
48-3a	3/16 × 1/8	7/16	.126	.219	.58
48-4A	1/4 × 1/8	7/16	.189	.219	.69
48-4b	1/4 × 1/4	9/16	.189	.312	.79
48L-4B	1/4 × 1/4	9/16	.189	.330	.88
48-40	1/4 × 3/8	11/16	.189	.438	1.06
48L-4C	1/4 × 3/8	11/16	.189	.438	1.19
48-4d	1/4 × 1/2	7/8	.189	.562	1.31
48L-4D	1/4 × 1/2	7/8	.189	.562	1.28
48-5a	5/16 × 1/8	1/2	.219	.219	1.38
48-5b	5/16 × 1/4	9/16	.219	.312	1.44
48L-5B	5/16 × 1/4	9/16	.219	.330	1.53
48-5c	5/16 × 3/8	9/16	.219	.438	1.69
48-6a	3/8 × 1/8	5/8	.282	.219	1.88
48-6b	3/8 × 1/4	5/8	.282	.312	1.87
48L-6B	3/8 × 1/4	5/8	.282	.330	1.31
48-6c	3/8 × 3/8	11/16	.282	.438	1.44
48L-6C	3/8 × 3/8	11/16	.282	.438	1.37
48-6d	3/8 × 1/2	7/8	.282	.562	1.69
48L-6D	3/8 × 1/2	7/8	.282	.562	1.44
48-8b	1/2 × 1/4	3/4	.408	.312	1.60
48-8C	1/2 × 3/8	3/4	.408	.438	1.62
48L-8C	1/2 × 3/8	3/4	.408	.438	1.46
48-8d	1/2 × 1/2	7/8	.408	.562	1.73
48L-8D	1/2 × 1/2	7/8	.408	.562	1.62
48-8E	1/2 × 3/4	1-1/16	.408	.750	1.75
48-10b	5/8 × 1/4	7/8	.500	.312	1.79
48-10C	5/8 × 3/8	7/8	.500	.438	1.79
48L-10C	5/8 × 3/8	7/8	.500	.438	1.67
48-10d	5/8 × 1/2	7/8	.500	.562	1.98
48L-10d	5/8 × 1/2	7/8	.500	.562	1.80
48-10e	5/8 × 3/4	1-1/16	.500	.750	1.85
48-12d	3/4 × 1/2	1-1/16	.625	.562	2.17
48-12E	3/4 × 3/4	1-1/16	.625	.750	2.08

*Os dados de dimensão podem mudar sem aviso prévio

"L" significa padrão de luz.

Esses acessórios são completamente intercambiáveis com acessórios de padrões completos, mas foram modificados de maneira insome.

Essa modificação geralmente está no comprimento dos fios do tubo, usados em aplicações industriais de encanamento e luz

*Ref.sae.no.010102

Adaptador masculino SAE 45 ° Flare, todos de latão. UL listado, requisitos funcionais de SAE J512 e J513. A série U1 é adequada para refrigeração, caminhão pesado, propano, combustíveis móveis, aplicações industriais, adaptadores e aplicações de aquecimento (gás natural).
