42# SAE 45 ° FLARE CONECTOR FEMANCETRO BRASS FLARE

Recursos do produto:
■■ Toda a construção de latão
■■ Resiste à vibração com o uso de porca longa
■■ Listagem UL
■■ Requisitos funcionais do SAE J512 e J513

Mercados: Aplicações:
■■ Refrigeração ■■ Linhas de refrigerante
■■ Caminhão pesado ■■ Propano
■■ Móvel ■■ Combustíveis
■■ Industrial ■■ Adaptadores
■■ Aquecimento ■■ Gás natural
■■ Ar condicionado

Parte de referência no:
46 -U3 -10227-10248

Contate-nos

ESPECIFICAÇÕES

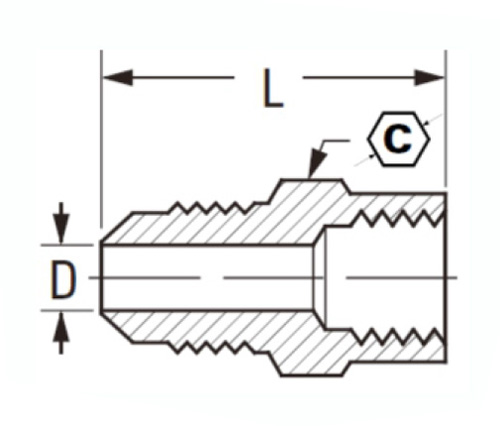

PAPEL#	Flare O.D × Thread	C	D	L
46-3a	3/16 × 1/8	9/16	.126	.58
46-4A	1/4 × 1/8	9/16	.189	.69
46-4b	1/4 × 1/4	11/16	.189	.79
46L-4B	1/4 × 1/4	11/16	.189	.88
46-4C	1/4 × 3/8	13/16	.189	1.06
46-4d	1/4 × 1/2	15/16	.189	1.31
46-5a	5/16 × 1/8	5/8	.219	1.38
46-5b	5/16 × 1/4	11/16	.219	1.44
46-5c	5/16 × 3/8	13/16	.219	1.69
46-6a	3/8 × 1/8	5/8	.282	1.88
46-6b	3/8 × 1/4	11/16	.282	1.87
46L-6B	3/8 × 1/4	13/16	.282	1.31
46-6c	3/8 × 3/8	13/16	.282	1.44
46-6d	3/8 × 1/2	1 "	.282	1.69
46L-6d	3/8 × 1/2	15/16	.282	1.44
46-8b	1/2 × 1/4	3/4	.408	1.60
46-8c	1/2 × 3/8	13/16	.408	1.62
46L-8C	1/2 × 3/8	13/16	.408	1.46
46-8d	1/2 × 1/2	1 "	.408	1.73
46L-8D	1/2 × 1/2	7/8	.408	1.62
46-8E	1/2 × 3/4	1-3/16	.408	1.75
46-10c	5/8 × 3/8	7/8	.500	1.79
46-10d	5/8 × 1/2	1 "	.500	1.98
46-12d	3/4 × 1/2	1-3/16	.625	2.17
46-12E	3/4 × 3/4	1-3/16	.625	2.08

"L" significa padrão de luz.

Esses acessórios são completamente intercambiáveis com acessórios de padrões completos, mas foram modificados de maneira insome.

Essa modificação geralmente está no comprimento dos fios do tubo, usados em aplicações industriais de encanamento e luz

*Os dados de dimensão podem mudar sem aviso prévio

*REF.SAE No.010103

O conector SAE 45 ° Flare foi projetado para aplicações de serviço leve a médio que exigem alta confiabilidade. O 46-U3 é usado para pressão máxima de 10.000 psi usando mangueira de borracha nitrila com revestimento de neoprene. Este conector possui uma porca pesada que resiste à vibração e estende a vida útil do produto. O ajuste de flare masculino do SAE usa um anel de trava de baioneta que não requer ferramentas especiais para substituir o encaixe em caso de falha ou manutenção.
