1569 empurre em 90 graus de cotovelo masculino
  • 1569 empurre em 90 graus de cotovelo masculino
  • 1569 empurre em 90 graus de cotovelo masculino

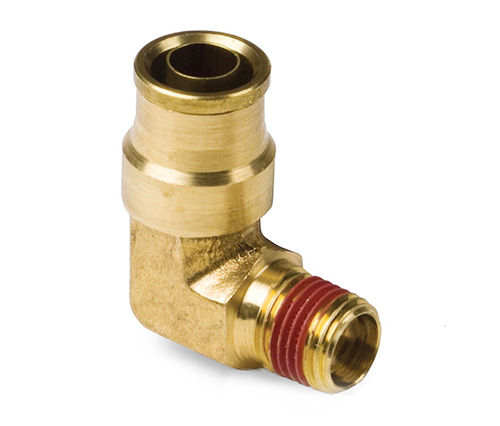

1569 empurre em 90 graus de cotovelo masculino

Recursos do produto:
■■ Chalet de latão
■■ Buna n o-ring
■■ Suporte de tubo de aço inoxidável
■■ Meets D.O.T. FMVSS571.106
■■ Meets SAE J2494 & SAE J2494-3

Mercados:
■■ Caminhão pesado
■■ Reboque
■■ Móvel

Aplicações:
■■ Freios a ar
■■ Tanques de ar
■■ Passeio aéreo
■■ Sliders
■■ Inflação dos pneus
■■ Linhas primárias e secundárias

Tubo compatível:
■■ SAE J844 TIPO A&B NYLON TUBO

Parte de referência no:
AQ69DOT -169pmt -1869 -DQ69DOT -1569DOT

Contate-nos

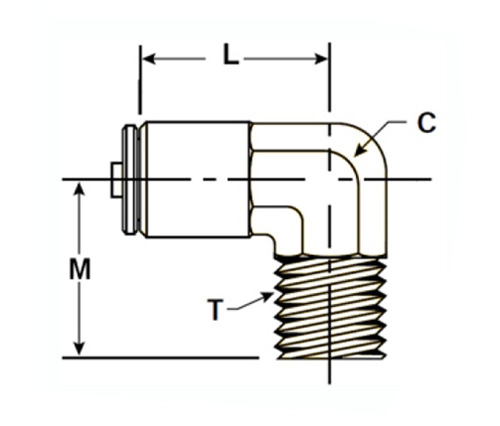

ESPECIFICAÇÕES

PAPEL#

Tubo o.d × macho nptf

C

M

L

1569-DOT-532A

5/32 × 1/8

5/16

.69

.78

1569-DOT-4A

1/4 × 1/8

3/8

.75

.88

1569-DOT-4B

1/4 × 1/4

3/8

.96

.89

1569-DOT-4C

1/4 × 3/8

1/2

.98

1.00

1569-DOT-6A

3/8 × 1/8

1/2

.80

.98

1569-DOT-6B

3/8 × 1/4

1/2

.94

.98

1569-DOT-6C

3/8 × 3/8

1/2

.98

.98

1569-DOT-6D

3/8 × 1/2

5/8

1.19

1.07

1569-DOT-8B

1/2 × 1/4

5/8

1.05

1.15

1569-DOT-8C

1/2 × 3/8

5/8

1.05

1.15

1569-DOT-8D

1/2 × 1/2

5/8

1.20

1.16

1569-DOT-10C

5/8 × 3/8

3/4

1.25

1.23

1569-DOT-10D

5/8 × 1/2

11/16

1.28

1.23

1569-DOT-12D

3/4 × 1/2

15/16

1.36

1.32

1569-DOT-12E

3/4 × 3/4

15/16

1.36

1.32

Este empurrão de 90 graus no cotovelo masculino é feito de latão com um suporte de buna n o ring, suporte do tubo de aço inoxidável e atende ao DOT FMVSS571.106, SAE J2494 & SAE J2494-3. É compatível com a tubulação de nylon SAE J844 Tipo A&B. Esse impulso no cotovelo de 90 graus foi projetado especificamente para atender às necessidades dos caminhões, reboques, aplicativos móveis e muito mais. O design do ringue de Buna N O resiste a abrasão e altas temperaturas e oferece resistência superior a óleo e fluidos. A pinça de latão permite a montagem manual ou pode ser acoplada à nossa ferramenta de montagem do acoplador AQ69DOT Push-In (vendida separadamente). Este acoplamento atende aos requisitos do DOT FMVSS571.106 e está em conformidade com os métodos internacionais de teste da organização padrão para sistemas hidráulicos isolados plásticos: R6598 & R6599
