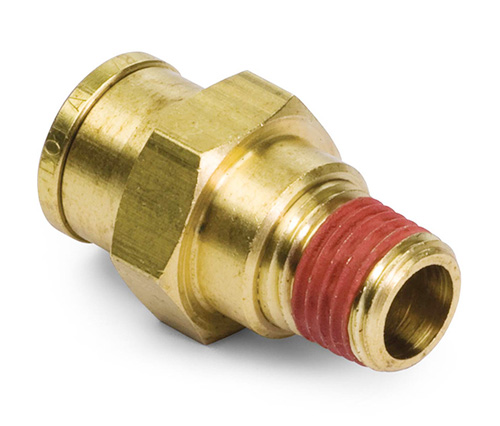

1568 D.O.T empurre no conector masculino

Recursos do produto:
■■ Chalet de latão
■■ Buna n o-ring
■■ Suporte de tubo de aço inoxidável
■■ Meets D.O.T. FMVSS571.106
■■ Meets SAE J2494 & SAE J2494-3

Mercados:
■■ Caminhão pesado
■■ Reboque
■■ Móvel

Aplicações:
■■ Freios a ar
■■ Tanques de ar
■■ Passeio aéreo
■■ Sliders
■■ Inflação dos pneus
■■ Linhas primárias e secundárias

Tubo compatível:
■■ SAE J844 TIPO A&B NYLON TUBO

Parte de referência no:
AQ68DOT -168pmt -1868 -DQ68DOT -1568DOT

Contate-nos

ESPECIFICAÇÕES

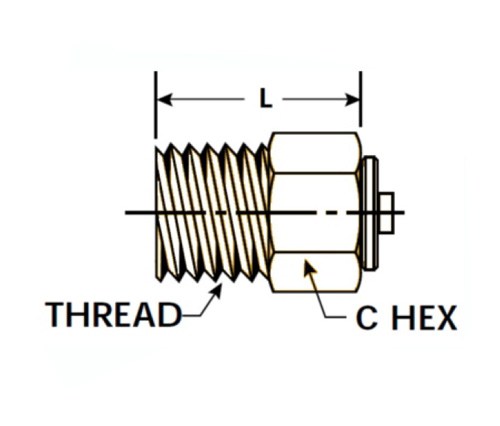

PAPEL#	Tubo o.d × macho nptf	C	L
1568-DOT-532-1	5/32 × 1/16	3/8	.73
1568-DOT-532-A	5/32 × 1/8	7/16	.73
1568-DOT-4-1	1/4 × 1/16	7/16	.92
1568-DOT-4A	1/4 × 1/8	7/16	.92
1568-DOT-4B	1/4 × 1/4	9/16	.96
1568-DOT-4C	1/4 × 3/8	11/16	1.02
1568-DOT-6A	3/8 × 1/8	11/16	1.14
1568-DOT-6B	3/8 × 1/4	11/16	1.11
1568-DOT-6C	3/8 × 3/8	11/16	1.02
1568-DOT-6D	3/8 × 1/2	7/8	1.02
1568-DOT-8B	1/2 × 1/4	13/16	1.36
1568-DOT-8C	1/2 × 3/8	13/16	1.18
1568-dot-8d	1/2 × 1/2	7/8	1.15
1568-DOT-10C	5/8 × 3/8	15/16	1.37
1568-DOT-10D	5/8 × 1/2	15/16	1.49
1568-DOT-12D	3/4 × 1/2	1-1/16	1.65
1568-DOT-12E	3/4 × 3/4	1-1/16	1.37

O conector masculino BD Push-in foi projetado para uso com o seguinte D.O.T FMVSS 571.106 Materiais de tubulação aprovados: SAE J844 Tipo A&B Nylon, Buna N (NBR) e Tubing Teflon FEP-Tefzel (PFA). O corpo deste conector contém uma pinça de latão que segura o diâmetro externo da tubulação, permitindo que ele permaneça firmemente no lugar, uma vez configurado corretamente. Ele inclui um suporte de tubo de aço inoxidável que impede os grampos de triturar ou distorcer a tubulação de parede macia ou fina, além de fornecer uma superfície acabada suave nas quatro faces onde eles entram em contato com os conectores dentro do diâmetro. The external diameter at the tip is 37mm (1-3/8") so none of our plugs will have to be ground down to fit. We recommend using a Spade Linger Spring Clamp, which can be purchased separately.The AQ68DOT Push-In male connector is a captive nut assembly that serves as a fitting to connect one end of a flexible hose or tubing to another hose or fitting. It has a front double clamp with hexagonal hole and Buna NEDOR DE NO O-RING.
