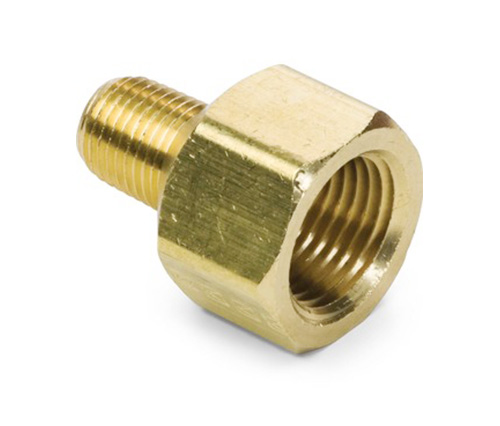

3200# acessórios de adaptador

Recursos do produto: Mercados:
■■ Toda a construção de latão ■■ Industrial
■■ Atende aos requisitos funcionais de ■■ Construção
SAE J530 e SAE J531 ■■ Caminhão pesado
■■ Tópicos feitos para padrões dryseal ■■ Móvel
■■ Tanto o esquecimento quanto as extrusões disponíveis ■■ Automação de fábrica/processo

Aplicações: tubulação compatível:
■■ Linhas aéreas ■■ Cobre
■■ Linha de água ■■ Latão
■■ Linhas de resfriamento ■■ Tubo de ferro

Especificações:
Faixa de pressão até 1000 psi
Faixa de temperatura -65˚ a 250˚F

Aplicação típica:
Graxa, combustíveis, LP e gás natural, refrigerção.

Conformidade:
Atende às especificações e padrões da ASA, ASME e SAE.

Parte de referência no:
375 -222p -3200 -R1 -120AH -120B

Contate-nos

ESPECIFICAÇÕES

PAPEL#	Tamanho da linha	C	F	L
3200-AA	F1/8 × M1/8	1/2	.219	.88
3200L-AA	F1/8 × M1/8	9/16	.219	.83
3200-BA	F1/4 × M1/8	3/4	.219	1.06
3200L-BA	F1/4 × M1/8	11/16	.219	.94
3200LL-BA	F1/4 × M1/8	5/8	.219	.94
3200-BB	F1/4 × M1/4	3/4	.312	1.25
3200L-BB	F1/4 × M1/4	11/16	.312	1.00
3200LL-BB	F1/4 × M1/4	5/8	.312	1.00
3200-CA	F3/8 × M1/8	7/8	.219	1.00
3200-CB	F3/8 × M1/4	7/8	.312	1.25
3200L-CB	F3/8 × M1/4	13/16	.312	1.12
3200-cc	F3/8 × M3/8	7/8	.438	1.24
3200L-CC	F3/8 × M3/8	13/16	.438	1.12
3200-dB	F1/2 × M1/4	1-1/16	.312	1.46
3200-DC	F1/2 × M3/8	1-1/16	.438	1.47
3200L-DC	F1/2 × M3/8	15/16	.438	1.19
3200-DD	F1/2 × M1/2	1-1/16	.562	1.66
3200L-DD	F1/2 × M1/2	15/16	.562	1.31
3200-EC	F3/4 × M3/8	1-1/4	.438	1.59
3200-ED	F3/4 × M1/2	1-1/4	.563	1.69
3200-ee	F3/4 × M3/4	1-1/4	.750	1.69

*L: luz

*Ref.Sae No.130139

Os acessórios do adaptador são feitos de esquecimento e extrusões e compatíveis com uma ampla gama de tubos, incluindo linhas de ar, linhas de água, etc. SAE J530 e SAE J531 Threads atendem aos requisitos funcionais dos mercados de caminhões pesados. Compatível com a tubulação de cobre e latão, este produto pode lidar com uma faixa de pressão de até 1000 psi. Todos os acessórios são feitos nos EUA. A 3200 Série - Série 200 Adaptings Adaptings by RSES são projetados para estender os comprimentos de tubo. Uma construção durável e de latão torna esses conectores ideais para aplicações industriais, de caminhões e móveis. Esses acessórios podem conectar qualquer tamanho de tubo de 2 polegadas e ter uma faixa de pressão entre 500-1000 psi, com temperaturas variando de -65˚ a 250˚ Fahrenheit. Também disponível em tamanhos de 1/8 ”de até 6”. O ajuste do adaptador de extensor de 3200# é projetado para aplicações com tamanhos de tubulação de 1/2 "a 2". Possui um corpo transportado feito de bronze que fornece proteção contra a corrosão, para que o encaixe possa ser usado em vários níveis de pressão da água. A extremidade feminina está rosqueada e tem três parafusos.
