Adaptador masculino de compressão de 68# de latão

Aplicações: Mercados:
■■ Linhas aéreas ■■ Industrial
■■ Linhas de lubrificação ■■ Embalagem
■■ Linhas de resfriamento ■■ Pneumático
■■ Indústria ■■ Impressão
■■ Máquinas
■■ Compressores
■■ Transferência de fluidos

Recursos do produto:
■■ Atende aos requisitos funcionais do SAE J-512
■■ Ul listado para líquido inflamável
■■ Manga de latão ou acetal disponível
■■ Sem preparação do tubo
■■ Formas forjadas e extrudadas

Parte de referência no:
68 -68A -S68

Contate-nos

ESPECIFICAÇÕES

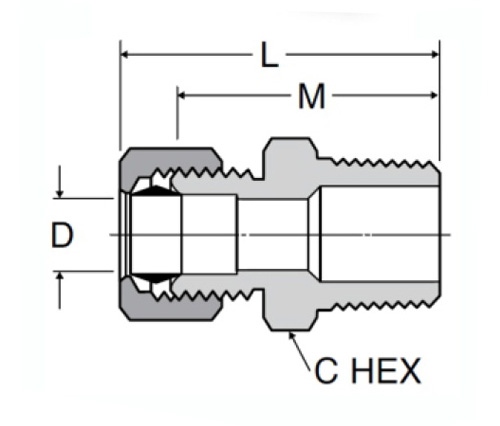

PAPEL#	Tubo o.d × macho nptf	C	M	D
68-2a	1/8 × 1/8	3/8	.78	.940
68-3a	3/16 × 1/8	7/16	.84	.125
68-3b	3/16 × 1/4	9/16	.94	.125
68-4A	1/4 × 1/8	7/16	.88	.188
68-4b	1/4 × 1/4	9/16	.96	.188
68-40	1/4 × 3/8	11/16	1.03	.188
68-4d	1/4 × 1/2	7/8	1.09	.188
68-5a	5/16 × 1/8	1/2	.89	.234
68-5b	5/16 × 1/4	9/16	.97	.250
68-5C	5/16 × 3/8	11/16	1.06	.250
68-6a	3/8 × 1/8	9/16	.94	.312
68-6b	3/8 × 1/4	9/16	1.14	.312
68L-6B	3/8 × 1/4	9/16	1.03	.312
68-6c	3/8 × 3/8	11/16	1.14	.312
68L-6C	3/8 × 3/8	11/16	1.09	.312
68L-6d	3/8 × 1/2	7/8	1.19	.312
68-8b	1/2 × 1/4	11/16	1.22	.312
68L-8B	1/2 × 1/4	11/16	1.09	.312
68-8C	1/2 × 3/8	11/16	1.16	.406
68-8d	1/2 × 1/2	7/8	1.40	.406
68L-8d	1/2 × 1/2	7/8	1.23	.406
68-8E	1/2 × 3/4	1-1/16	1.38	.656
68-10b	5/8 × 1/4	13/16	1.22	.406
68-10C	5/8 × 3/8	13/16	1.22	.406
68-10d	5/8 × 1/2	7/8	1.48	.500
68L-12d	3/4 × 1/2	1 "	1.44	.562
68-12E	3/4 × 3/4	1-1/16	1.50	.656

*Ref.SAE No.060102BA

Esses acessórios de compressão são fabricados para atender aos requisitos funcionais do SAE J-512 e são listados para o líquido inflamável. Construídos de latão ou acetal, eles não incluem a preparação do tubo.

Acessórios industriais para uso em sistemas de tubulação termoplásticos. Aprovado para uso em líquidos inflamáveis e gases pelo SAE J-512, UL listado para líquido inflamável, disponível em manga de latão ou acetal. A extremidade do tubo não removitável pode ser removida diretamente através das ferramentas após a montagem. Recomenda -se que os apertos de latão são recomendados para esses acessórios ao montá -los em um tubo manualmente. Mangas de bronze e acetal estão disponíveis para ajustar os vários tamanhos de tubo.
