Abstract: A vedação de lacunas é um método de vedação...
A vedação de lacunas é um método de vedação simples e amplamente usado. Impede o vazamento com base na pequena lacuna entre as superfícies de acasalamento das partes móveis relativas. O óleo de pressão é preenchido na lacuna, confiando na adesão entre metal e óleo e a viscosidade do óleo para produzir um efeito de resistência de aceleração para evitar vazamentos. Uma certa quantidade de pequena lacuna pode formar um estado de atrito líquido entre o mandril e a concha fixa, o que reduz bastante o coeficiente de atrito e o consumo de energia. As juntas rotativas permitem uma certa quantidade de vazamento e uma certa quantidade de perda de pressão em aplicações práticas.
Uma certa quantidade de vazamento retira o calor gerado pelos rolamentos do eixo nas duas extremidades da junta rotativa durante a rotação através da porta de óleo de vazamento, o que pode impedir que a junta rotativa flua o óleo entre as portas A e B durante o trabalho. Como existe uma diferença de pressão P-P0 nas duas extremidades da lacuna de anel E, o fluxo de óleo bloqueado flui da lateral da câmara de alta pressão P para a lateral da câmara de baixa pressão, formando um vazamento Q0.
Se a lacuna for muito grande, o vazamento aumentará e a perda de pressão será grande, para que a pressão de trabalho real não possa atender às necessidades de trabalho; A superfície de acasalamento é aquecida devido ao aquecimento. O selo de gap usa uma vedação anular lisa com um valor de gap constante e e o fluxo de óleo é simétrico para o centro da lacuna.

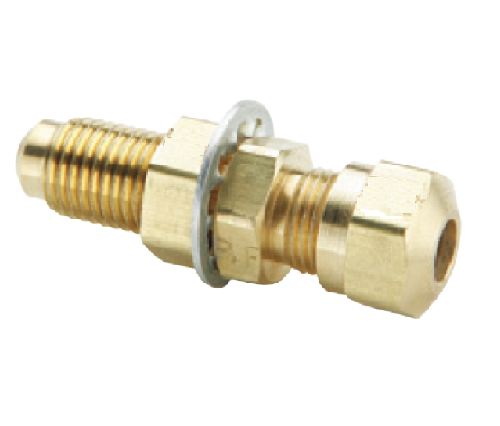

Principais itens de instalação da articulação hidráulica
(1) Quando a mangueira estiver em movimento ou estacionária, ela não deve ser muito dobrada, nem pode ser dobrada na raiz, pelo menos deve começar a se dobrar 1,5 vezes o seu diâmetro;
(2) Quando a mangueira de borracha se move para a posição correspondente, ela não deve ser puxada com muita força, mas deve estar relativamente solta;
(3) impedir a deformação torcional da mangueira o máximo possível;
(4) A mangueira de borracha deve ser mantida longe dos componentes de radiação de calor o máximo possível, e um escudo térmico deve ser instalado, se necessário;
(5) o dano externo da mangueira deve ser evitado, como atrito de longo prazo com a superfície do componente durante o uso;
(6) Se a mangueira de borracha for seriamente deformada devido ao seu próprio peso, deve haver peças de apoio.
Quando o comprimento axial da lacuna anular da articulação hidráulica é L, se a flexão da lacuna não for considerada, a taxa de fluxo através da lacuna, ou seja, a quantidade de vazamento, pode ser obtida da fórmula de Hagen-Poseyier:
A viscosidade cinemática de um líquido está mais relacionada à temperatura e menos à pressão. Quanto maior a temperatura, menor a viscosidade. Como mencionado acima, o tamanho da lacuna de vedação pode afetar diretamente a pressão de trabalho e a velocidade relativa da junta rotativa, de modo que a seleção da lacuna de vedação é muito crítica. O selo de lacuna ideal é alcançado através da fórmula
(4) O cálculo e a prática precisam ser combinados entre si. Calculamos a depuração de vedação da articulação rotativa projetada da seguinte maneira, Condições conhecidas: Use nº 46 Óleo Hidráulico Anti-Use, pressão de suprimento de óleo P = 14MPa; A pressão da porta de óleo de vazamento é geralmente p0 = 0,5mPa; o vazamento permitido q = 80 ～ 200ml/min; a densidade do óleo hidráulico nº 46 ρ = 0,89 kg/cm3; O comprimento de vazamento L = 50mm. Em circunstâncias normais, a temperatura operacional do óleo é selecionada em dois pontos de 40 ° C e 80 ° C, e as viscosidades cinemáticas correspondentes ν são 30CST e 8CST, respectivamente. Substituindo os dados acima na fórmula (4), o pequeno valor de gap em duas temperaturas pode ser obtido. De acordo com os resultados do cálculo e a experiência prática, a seleção do valor de liberação durante o projeto pode ser ampliada adequadamente para garantir a liberação necessária para a rotação da junta rotativa.
