Como escolher a junta do tubo de manga de cartão de cobre

1. Junta do tubo de terminal do tipo de luva de cartas de cobre
A função do tipo de ponteira de cobre através da junta terminal é usada principalmente para a conexão de equipamentos de instrumento e a medição de medição. Existem muitos tipos de juntas do terminal reto do tipo de folga de cobre. The outer diameter D0 of the pipe is: φ6mm, φ8mm, φ10mm, φ12mm, etc. The thread specifications are: M10×1, M12×1, M14×1.5, M16×1.5, M18 ×1.5, M20 ×1.5, 1/2NPT, ZG1/2″, ZG1/4″, etc.

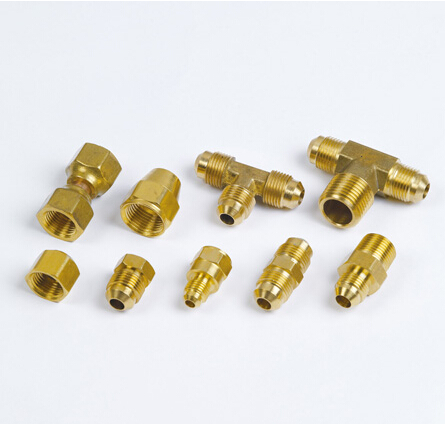

A estrutura de aparência do tipo de manga da placa de cobre através da junta terminal é mostrada na Figura 1. O material de processamento é H62 (superfície cromada). A pressão nominal é de 1,0MPa e a temperatura de operação não é superior a 150 ° C (a temperatura de operação do tubo de nylon é a temperatura normal).

Escopo de aplicação: tubo de cobre, tubo de plástico, tubo de nylon.

Atenção especial deve ser dada a: a conexão entre a válvula de origem e o equipamento e o oleoduto não deve adotar o ajuste de compressão. Isso ocorre porque a conexão entre a válvula de origem, o equipamento e o pipeline é uma parte crítica, e a ausência de uma junta do tipo ponteira aqui ajuda a garantir a qualidade da conexão e facilitar a manutenção e o reparo. De acordo com a experiência, no uso real, a qualidade do processamento dessa junta e o tamanho do tubo devem ser muito rigorosos; caso contrário, a junta será vazada devido à vedação inadequada.

2. Tipo de fábrica de cobre Junta média reta

A junta intermediária reta do tipo de ponte de cobre é usada para conectar a fonte de ar, a tubulação de sinal e a fonte de ar e o tubo de sinal. Existem muitos tipos de juntas médias retas do tipo Ferrule de cobre, e o diâmetro externo D0 do tubo é: φ6 mm, φ8 mm, φ10 mm, φ12 mm, etc. A Figura 2 mostra a estrutura de aparência do tipo de manga de cartão de cobre através da junta média. O material de processamento é H62 (superfície banhada ao cromo). A pressão nominal é de 1,0MPa e a temperatura operacional não é superior a 150 ℃ (a temperatura operacional do tubo de nylon é a temperatura normal). Escopo de aplicação: tubo de cobre, tubo de plástico, tubo de nylon.

Atenção especial deve ser dada a: a conexão entre a válvula de origem e o equipamento e o oleoduto não deve adotar o ajuste de compressão. Isso ocorre porque a conexão entre a válvula de origem, o equipamento e o pipeline é uma parte essencial, e a ausência de uma junta de tubo do tipo ponteira é benéfica para garantir a qualidade da conexão e facilitar a manutenção e reparo. De acordo com a experiência, no uso real, a qualidade do processamento desta junta e o tamanho do tubo devem ser muito rigorosos, caso contrário, a junta será bem selada e vazará.
